Koaksiyonel Görüntü Kablo Nedir ve Çeşitleri Nelerdir?
23-01-2023
12:51
Koaksiyonel Kablolar, elektrik ve elektronik alanlarda kullanılır. Koaksöyonel kablo üzeri yalıtkan bir madde ile kaplıdır. İçine bir veya birden fazla metalik iletkelnler yerleştirilmesi ile oluşmuş enerji akımı taşıma ürünüdür. Koaksiyel Kablo, elektriksel gürültünün yoğun olduğu çevre koşullarında kullanılan bakır kablo çeşitidir.
Koaksiyel kablolar, Televizyon, CATV, telefon ağları ve yerel alan ağlarında kullınılır.
KOAKSİYEL KABLO ÇEŞİTLERİ
Koaksiyel Kablo tipleri kendi RG kodlarına sahiptir. Bu kabloda önemli olan ve değişkenlik gösteren kablonun empedansı veya omajıdır.
Bu kablolara dıştan bakıldığı zaman aynıdır ve birbirine çok benzerler. Ama içine bakınca veya üzerine yaklaştıkça RG kodunun farklı farklı olduğu görülecektir

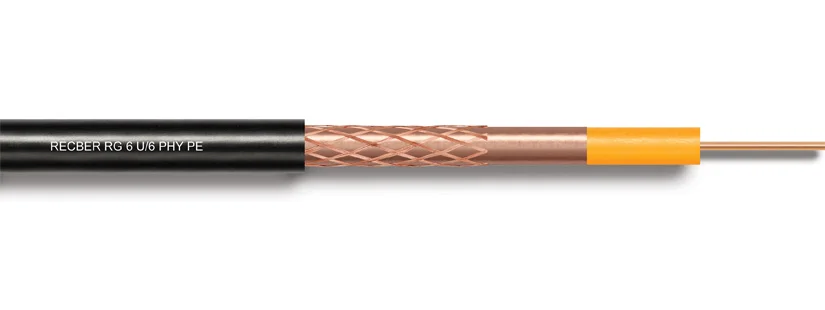

RG-6 KABLO NEDİR?
RG-6
RG-6 Coaxial Kablo: CCTV ve uydu iletişimlerinde kullanılan 75 empedans iç direnç özelliğine sahip düşük sinyal kayıplı telsiz bağlantı kablosu. Üzerine %100 kapama yapacak şekilde tek yönlü alüminyum folyo ekran uygulanır

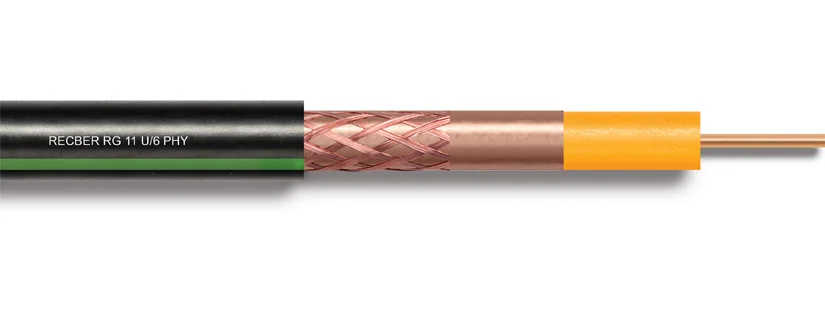

RG-11 KABLO NEDİR?
RG-11
RG-11 Coaxial Kablo: Bina içi CATV, CCTV sistemlerinde dağıtım kablosu olarak kullanılır. Düşük zayıflama istenen uydu sistemlerinde bağlantı kablosu olarak da kullanılabiliyor.
Yapısı itibari ile alev geiktirci özelliğine sahiptir. Bu kablolar insanların yoğun olduğu ortamlarda (alışveriş merkezleri veya oteller gibi) yangın esnasında ortaya çıkan duman ve korozif gazların insan sağlığını tehdit etmemesi istenilen yerlerde kullanılır.
Koaksiyel kablolar, Televizyon, CATV, telefon ağları ve yerel alan ağlarında kullınılır.
KOAKSİYEL KABLO ÇEŞİTLERİ
Koaksiyel Kablo tipleri kendi RG kodlarına sahiptir. Bu kabloda önemli olan ve değişkenlik gösteren kablonun empedansı veya omajıdır.
Bu kablolara dıştan bakıldığı zaman aynıdır ve birbirine çok benzerler. Ama içine bakınca veya üzerine yaklaştıkça RG kodunun farklı farklı olduğu görülecektir
| KODU | TÜRÜ | OHM (EMPEDANS) | KULLANILAN ALAN |
| RG-6 | TV, Uydu Sistemleri | 75 | Uydu Anteni ve Kablolu TV Uygulamalarında Kullanılır |
| RG-8 | Kalın | 50 | Thicknet Yerel Alan Ağlarında Kullanılır |
| RG/11 | TV, Uydu Sistemleri | 75 | Uydu Anteni ve Kablolu TV Uygulamalarında Kullanılır |
| RG/58/U | İnce | 53,5 | RG/58A/U ile benzer fakat yetersiz kaplamasından dolayı Thinnet bilgisayar ağlarında kullanılır |
| RG/58A/U | İnce | 50 | Standart Thinnet Bilgisayar Ağlarında Kullanılır |
| RG-59 | CATV | 75 | Kablolu Tv Bağlantılarında Kullanılır |
| RG62A/U | Kalın | 93 | IMB 3270 Terminalleri ve ArcNet ağlarında Kullanılır |
RG-6 KABLO NEDİR?
RG-6
RG-6 Coaxial Kablo: CCTV ve uydu iletişimlerinde kullanılan 75 empedans iç direnç özelliğine sahip düşük sinyal kayıplı telsiz bağlantı kablosu. Üzerine %100 kapama yapacak şekilde tek yönlü alüminyum folyo ekran uygulanır
RG-11 KABLO NEDİR?
RG-11
RG-11 Coaxial Kablo: Bina içi CATV, CCTV sistemlerinde dağıtım kablosu olarak kullanılır. Düşük zayıflama istenen uydu sistemlerinde bağlantı kablosu olarak da kullanılabiliyor.
Yapısı itibari ile alev geiktirci özelliğine sahiptir. Bu kablolar insanların yoğun olduğu ortamlarda (alışveriş merkezleri veya oteller gibi) yangın esnasında ortaya çıkan duman ve korozif gazların insan sağlığını tehdit etmemesi istenilen yerlerde kullanılır.
